Progetti dei Mesi di Luglio e Agosto
** Speciale Agosto Dimmer RGB Controllato in Visual Basic 2010 -fino a 256 combinazioni- **
** con la possibilità di controllo in questo modo d'intensità e tono di colori **
** quindi la possibilità di crearsi il proprio Comando Wi-Fi con un Pic 16F628A o qualsiasi altro PIC/AVR con appositi moduli RF TX-RX **
** Vi mostrerò solo l'interfaccia in Visual Basic 2010 e la simulazione dei Colori in Proteus ISIS **
** Il resto è un'idea che propongo a chi HA voglia di creare **
** PER INFORMAZIONI O ALTRO VEDI LA SEZIONE CONTATTI **
Questo mese useremo la libreria Soft_Uart in ricezione (inversamente al mese di Giugno),
Quindi presentermo anche un'interfaccia completa (RX-TX) basata sul conosciutissimo MAX 232, che ci permette comunicare tra i PIC e il PC in un modo veramente semplice.
Questo è solo un esempio di quanto potrebbe essere l'uso più complesso di questo tipo di comunicazione.
Infatti basti pensare che qualsiasi fattore esterno misurabile tramite sensori o dispositivi di rilevamento può
benissimo essere trasmesso al nostro PC anche da lunghe distanze (MAX 485 - MAX 487 ...) che superano il Chilometro.
La Porta da impostare sul Nostro Computer è la COM 6 con i seguenti parametri: "9600,8,N,1" (vedi mese di giugno).
Troverete un'applicazione in Visual Basic oltre al Circuito Realizzato con Proteus ISIS per la simulazione (richiedere) ed il file .hex per poter programmare il Pic dovrete richiederlo al seguente e-mail: ciaoarg@googlemail.com o nella sezione Contatti.

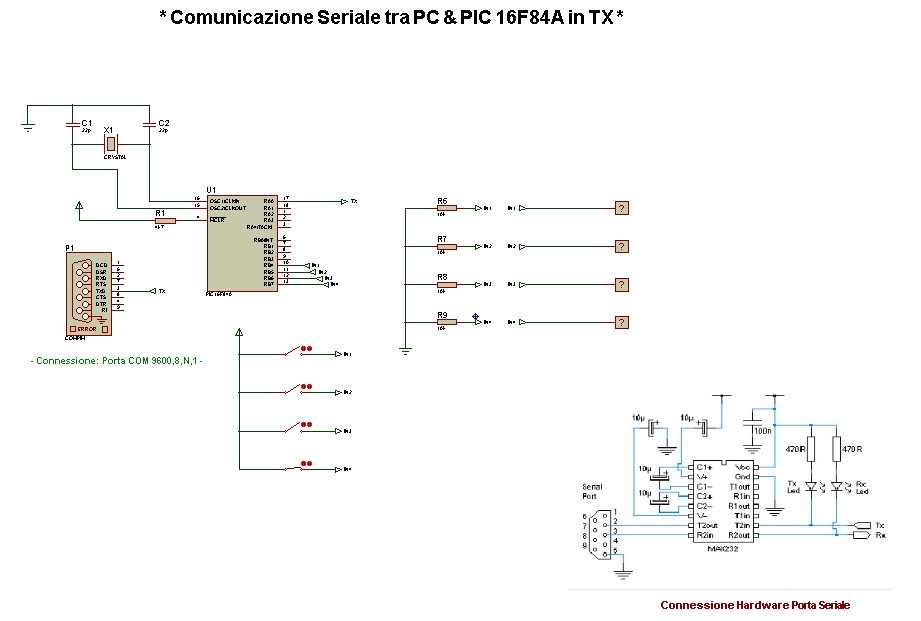

--> Facendo Click col tasto destro del mouse potete scaricare e vedere l'immagine completa del Circuito, i pin di alimentazione del Pic sono Pin 5=GND e
Pin 14=5V+ , quindi la corrente di 200ma è sufficiente per il corretto funzionamento. <--
SALUTI E BUON ESPERIMENTO.
